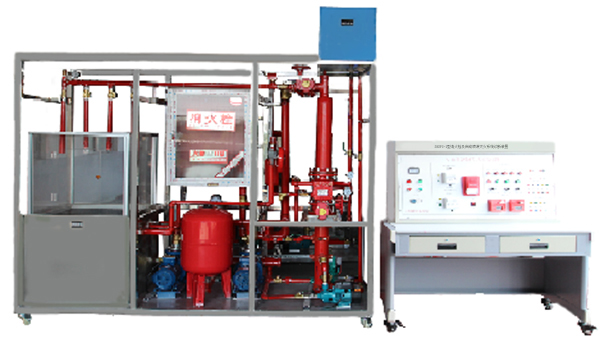

SBXFS-1型消火栓及自動噴淋滅火系統診斷裝置
消火栓及自動噴淋滅火系統診斷裝置、消火栓及自動噴淋滅火系統實訓裝置、滿足消防自動化專業授課及實驗實訓任務，涵蓋了消防自動報警、消防廣播系統、消防電話系統、消防噴林系統、氣體滅火系統、消防自動射流滅火系統、火災卷簾門系統、防排煙系統、消防應急照明和疏散指示系統的內容。系統的訓練了學生的專業技術、實際動手、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力。
一、技術參數
1.電壓：AC380±10％ 50Hz
2.保護：具有漏電保護裝置
3.環境溫度：+4℃～+45℃
4.裝置容量：＜5.0kVA
5.外形尺寸：4000mm×750mm×1800mm
6.流量：0-45（L/S） 效率：79（%）
7.壓力：0-2.5（MPa） 轉速 ：2900（r/min）
8.泵軸位置：邊立式 葉輪結構：閉式 葉輪數目：3-10 葉輪吸入方式：單吸式
9.供水流量：消防泵:40L/s; 穩壓泵:1.1 L/S
10.供水壓力：消防泵:0~1.1kW;穩壓泵:0~0.75kW
11.水泵數最：消防泵2臺;穩壓泵2臺 （一用一備）
12.單泵功率：消防泵:1.1KW；穩壓泵:0.75MPa
13.恒壓精度：<0.01MPa
14.控制方式：控制柜手/自動控制、站控室指令控制
15.操作方式：手動、自動
16. ▲實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示。可設備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。
2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；后臺查看報警日志、操作日志、故障日志等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。
二、實訓項目
1.系統結構與設備認識
2.噴淋滅火系統安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警原理與認識
6.噴淋滅火操作
7.噴淋滅火監控使用（選做）
8.噴淋系統系統綜合操作訓練
9.噴淋滅火系統與消防報警系統聯動（選做）
10.消火栓滅火原理認識
11.消火栓控制操作實訓
12.消火栓的滅火演練
13.消防水帶的操作演練
三、系統配置清單
1. 主要配置清單
|
序號 |
名稱 |
參數 |
數量 |
單位 |
|
1 |
預作用報警閥組 |
DN100，額定壓力2.5MPa控制方式手/自動方式， |
1 |
套 |
|
2 |
信號碟閥 |
碟式，常開、常閉型、DN100，額定壓力2.5MPa |
1 |
套 |
|
3 |
水流開關 |
DN32，運作電流2A |
1 |
個 |
|
4 |
氣壓泵 |
AC220V額定壓力，0.75MPa |
1 |
套 |
|
5 |
自動充氣裝置 |
充氣管路，充氣高低氣壓表，充氣電磁閥等 |
1 |
套 |
|
6 |
消防水池 |
60升， |
1 |
套 |
|
7 |
高位水箱 |
20升 |
1 |
個 |
|
8 |
不銹外架 |
4000mm×750mm×1900mm（長×寬×高） |
1 |
套 |
|
9 |
有機玻璃防水罩 |
750mm×750mm×600mm（長×寬×高） |
1 |
套 |
|
10 |
管路及配件 |
包含球閥、銅球閥、蝶形球閥、銅止回閥、鍍鋅變徑接頭、鍍鋅90°彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、三通、、陰螺紋三通、等徑三通、陰螺紋彎頭、陽螺紋接頭、外牙直通接頭、內牙直通接頭、內牙三通接頭、不銹鋼內牙三通、彎頭、不銹鋼內牙彎頭、不銹鋼外牙直接、轉接頭、活接頭、角閥、金屬線管、金屬線管接頭、DN25鍍鋅管、DN20寸鍍鋅管、 |
1 |
項 |
|
11 |
消防火栓泵 |
電壓AC380V功率1.1KW流量12.5m3/h，楊程12.5M口徑。DN32 |
2 |
臺 |
|
12 |
自吸泵 |
電壓AC380V功率0.75KW流量1－2m3/h，楊程9M口徑。DN32 |
1 |
臺 |
|
13 |
消防泵 |
功率0.75最大揚程16m最大流量275L/min最大吸程7m進/出水口直徑11/2"x11/2" |
1 |
臺 |
|
14 |
手持滅火器 |
手提式干粉滅火器 2KG |
1 |
具 |
2．電氣控制柜基本配置
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
|
1 |
PLC控制器 |
西門子S7-200smart CPU SR40 |
1 |
個 |
|
2 |
觸摸屏 |
7英寸、彩色、高分辨率 |
1 |
個 |
|
3 |
組態軟件 |
昆侖通態 |
1 |
套 |
|
4 |
低壓電氣 |
小繼電器、交流接觸器、熱過載繼電器 |
1 |
套 |
|
5 |
空氣開關 |
帶漏電保護器 |
1 |
個 |
|
6 |
保險絲 |
15A |
3 |
個 |
|
7 |
操作開關 |
2位 |
6 |
個 |
|
8 |
開關電源 |
輸出：DC24V |
1 |
個 |
|
9 |
工作狀態指示燈 |
工作電壓：DC24V |
7 |
只 |
