SBDJCS-1電機故障診斷與維修檢測實訓考核裝置
電機故障故障診斷與維修檢測實訓考核裝置是《電機故障診斷及修理》可供電機使用和維修人員及相關技術人員、電機生產企業售前和售后服務人員使用，電機設計和制造部門的工程技術人員及職校、技校，高職高專機電類專業學生必須掌握的一門實踐性很強的專業獨立實踐課,課程的基本理念 通過本課程的教學，使學生在理論知識與實踐相結合的情況下初步學會用數控機床中常用的檢測技術與方法去分析現象，故障定位，并學會用基本方法去排除常見故障，培養學生成為在機電設備診斷與維修方面具有基本分析能力與解決問題能力的技術人才。
《電機故障診斷及修理》以常用的中小型三相交流異步電動機、單相交流異步電動機和直流電機的常見故障分析判定、修理技術及常用數據，以及檢查和試驗方法，直觀地展現了復雜的技術問題和操作工藝，《電機故障診斷及修理》內容均來自于國內有豐富經驗的電機制造和修理企業，因而具有很強的可操作性。

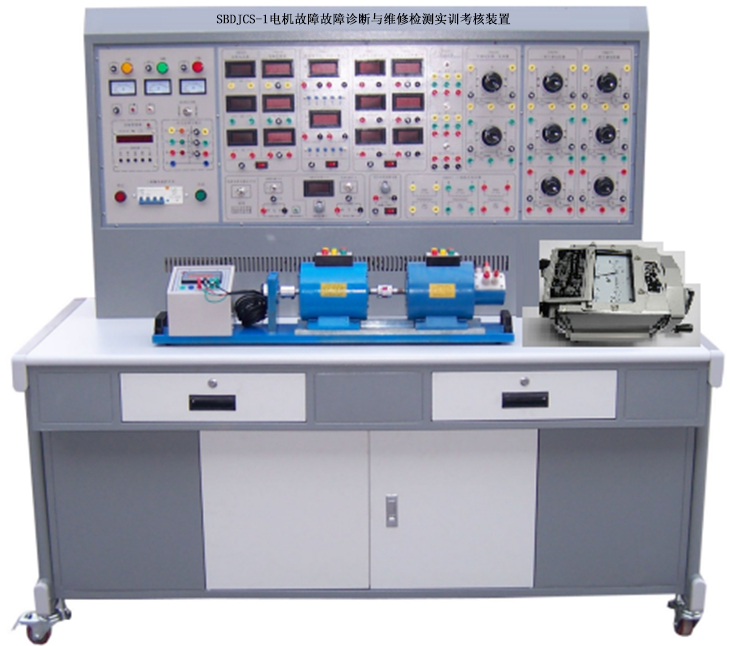

（電機故障故障診斷與維修檢測實訓考核設備外形參考圖片）
一、技術參數
1、輸入電壓：三相四線制380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：≤1.5kVA
4、安全保護：具有過流、漏電、短路、超量程等
二、裝置的配置
實訓裝置由電源控制屏、實訓桌、儀表及連接導線等組成。
（一）電源控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1、交流電源部分
提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格1.5kVA、0～450V）�？烧{交流電源輸出處設有過流保護裝置，當相間、線間過電流及直接短路均能自動保護，克服了更換保險絲帶來的麻煩，并具有過流聲光告警�？刂破恋墓╇娪蓡⑼０粹o進行控制，具有漏電聲光告警等功能；配有指針式交流電壓表，可方便地指示三相電網和三相調壓輸出的每一相的線電壓。
2、直流電源部分
220V/0.5A直流電源一組，具有短路保護功能；
0～240V/3A可調直流高壓電源一組，具有過壓、過流及短路保護功能
3、 設置故排、排除故障模塊
該模塊設有設故區和排故區，設故區可對單相異步電機、三相異步電機、同步電機、直流電機的常見電氣故障進行設置；排故區可讓學生動手進行故障測試，并把測試出的故障加以排除，從而提高學生的電機檢測技能。
4、 電機模塊部分
配有單相電容運轉異步電動機、三相鼠籠式異步電動機、同步電動機及直流并勵電動機，設有對應電機控制及運行狀態指示，在電機短路故障模擬時能迅速的切斷電源，以保護設備的安全使用。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為加厚鋼板噴塑,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個舒適的工作臺面。實訓桌底部裝有四個萬向輪和緊固機構，便于移動和固定。
（三）儀器儀表
1、交流數字電流表（三只表）： 測量范圍0～5A，帶有毫安、安培指示（量程自動判斷，自動切換），輸入阻抗為0.5Ω，精度0.5%±5字，具有超量程報警、指示及切斷總電源等功能。
2、交流數字電壓表（一只表）： 測量范圍0～500V（量程自動判斷，自動切換），輸入阻抗1M，精度0.5%±5字，具有超量程報警、指示及切斷總電源等功能。
3、直流數字電流表（兩只表）：測量范圍0～5A，帶有毫安、安培指示（量程自動判斷，自動切換），輸入阻抗為0.25Ω，精度0.5%±5字，具有超量程報警、指示及切斷總電源等功能。
4、500V等級兆歐表。
5、便攜式數字萬用表
6、直流數字電壓表（一只表）：測量范圍0～500V（量程自動判斷，自動切換），輸入阻抗10M，精度0.5%±5字，具有超量程報警、指示及切斷總電源等功能。
★（四）無線智能考核系統（與機床電路配套考核）
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
（五）實訓導線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
一、實訓項目
（一）直流電動機實訓
1-1直流電動機知識的概述
1-2直流電動機認識實訓
1-3直流電動機的啟動
1-4直流電動機的調速
1-5直流電動機的換向
1-6直流他勵電動機絕緣電阻的測量
1-7直流電動機故障的檢測
（二） 三相異步電動機實訓
2-1異步電機知識的概述
2-2 三相鼠籠異步電機的認識實訓
2-3 三相鼠籠異步電機的啟動與換向實訓
2-4 三相鼠籠異步電動機的空載實訓
2-5 三相鼠籠式異步電動機絕緣電阻的測量
2-6三相異步電動機繼電接觸控制實訓（自鎖控制）
2-7三相異步電動機故障的檢測
（三）單相電容運轉異步電動機實訓
3-1 單相異步電機的概述
3-2 單相電容運轉異步電動機的認識
3-3 單相電容運轉異步電動機的空載運行
3-4單相電容運轉異步電機絕緣電阻的測量
3-5單相異步電動機故障的檢測
（四）三相同步電動機實訓
4-1 三相同步電機知識的概述
4-2 三相同步電動機的認識
4-3 三相同步電動機的啟動
4-4 三相同步電機的故障檢測
|
